DESCRIPTION GÉNÉRALE

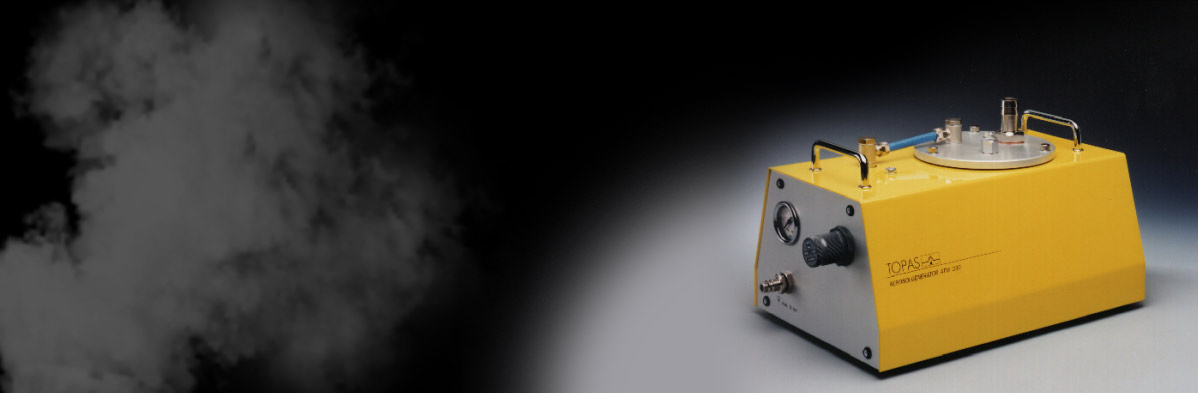

Le générateur d’aérosol ATM 230 produit des aérosols en gouttelettes aux propriétés connues conformément à la directive VDI 3491. Sa conception et sa solution technique garantissent une distribution granulométrique constante, ainsi qu’une concentration de particules à haute reproductibilité et à haut débit d’aérosol.
Le générateur permet de pulvériser divers liquides tels que PAO (Emery 3004), DEHS, solutions salines, suspensions aux normes PSL.
Le nébuliseur de collision ATM 230 est conçu comme un appareil série avec une alimentation externe en air comprimé. Les commandes sont installées de sorte que l’appareil puisse être contrôlé facilement et en toute sécurité.
Le réservoir de fluide est situé à l’intérieur du boîtier du générateur.
Pour des raisons de sécurité, une soupape de sécurité a été ajoutée et s’ouvre à environ 0,5 bar ou moins pour éviter d’augmenter la pression dans le réservoir de fluide.
ADVANTAGES
- Aérosol polydispersé avec une granulométrie inférieure à 1 micron
- Excellente répartition des particules de taille constante
- Concentration définie et élevée de particules
- En modifiant la pression dans la buse, vous pouvez régler la concentration de particules dans une large plage.
APPLICATIONS
- Essai des filtres HEPA et ULPA
- Mesures dans des salles blanches et certification des box à flux laminaire
- Génération de particules traceuses à faible débit
- Visualisation de flux
ACCESSOIRES
- Liquide d’essai DEHS (80 ml, 0,5 l, 1 l, 5 l ou 20 l)
- Autres substances aérosols, telles que PAO (Emery 3004) sur demande
DÉTAILS DU PRODUIT
L’atomiseur est un élément clé du générateur ATM 230. Il est fabriqué en acier inoxydable de haute qualité et fonctionne comme une buse à double flux basée sur le principe de l’injection. Une caractéristique unique est que la sortie est orientée vers la paroi du récipient en verre, qui sert de cloison. Cette section d’impact des particules élimine les grosses gouttelettes d’atomisation et se traduit par une distribution granulométrique généralement inférieure à 1 μm. L’air comprimé est nettoyé avec un filtre HEPA avant d’être envoyé a l’atomiseur.
Le générateur d’aérosol ATM 231 utilise une buse Laskin pour assurer le réglage de très petits débits avec une productivité très élevée.
SPÉCIFICATION
- Concentration de particules 1,4 à 6,9 * 1010 #/ (DEHS)
- Alimentation en air comprimé: max. 8 bar (115 psi) max. — 2,5 bar (36 psi)
- Débit: 0,5 à 2,5 m3/h — 0,8 à 1,7 m3/h
- Débit massique (DEHS):* max. 20 g/h — max. 3,5 g/h
- Volume du réservoir: 500 ml
- Liquides: DEHS, PAO (Emery 3004), huile de paraffine, solution saline, suspensions de latex
- Buse: injection à 2 composants — buse Laskin
- Dimensions: 220 mm x 280 mm x 275 mm
- Poids: 4,5 kg
SPÉCIFICATION D’AÉROSOL POUR DEHS
Taille/concentration des particules
- Total:> 108 #/cm3
- 0,2 µm: 2 × 107 #/cm3
- 0,5 µm: 5 × 105 #/cm3
- 1,0 µm: 1 × 105 #/cm3
- 0,3 — 0,5 µm: 1,5 × 107 #/cm3
- 0,5 — 1,0 µm: 8 × 106 #/cm3
- Valeur moyenne: 0,1 à 0,5 µm
