GÉNÉRATEUR DE BROUILLARD AFM35-NEO

Système performant de visualisation des flux AFM35-NEO pour les salles blanches, laboratoires, cabinets médicaux, compartiments étanches et locaux similaires.

SYSTÈME DE VISUALISATION
DES FLUX D’AIR AFM35 NEO



  • NOUVEL MODÈLE PLUS PERFORMANT DU GÉNÉRATEUR
  • DE BROUILLARD BLANC ÉPAIS
  • VISUALISATION DE 5 A 7 М

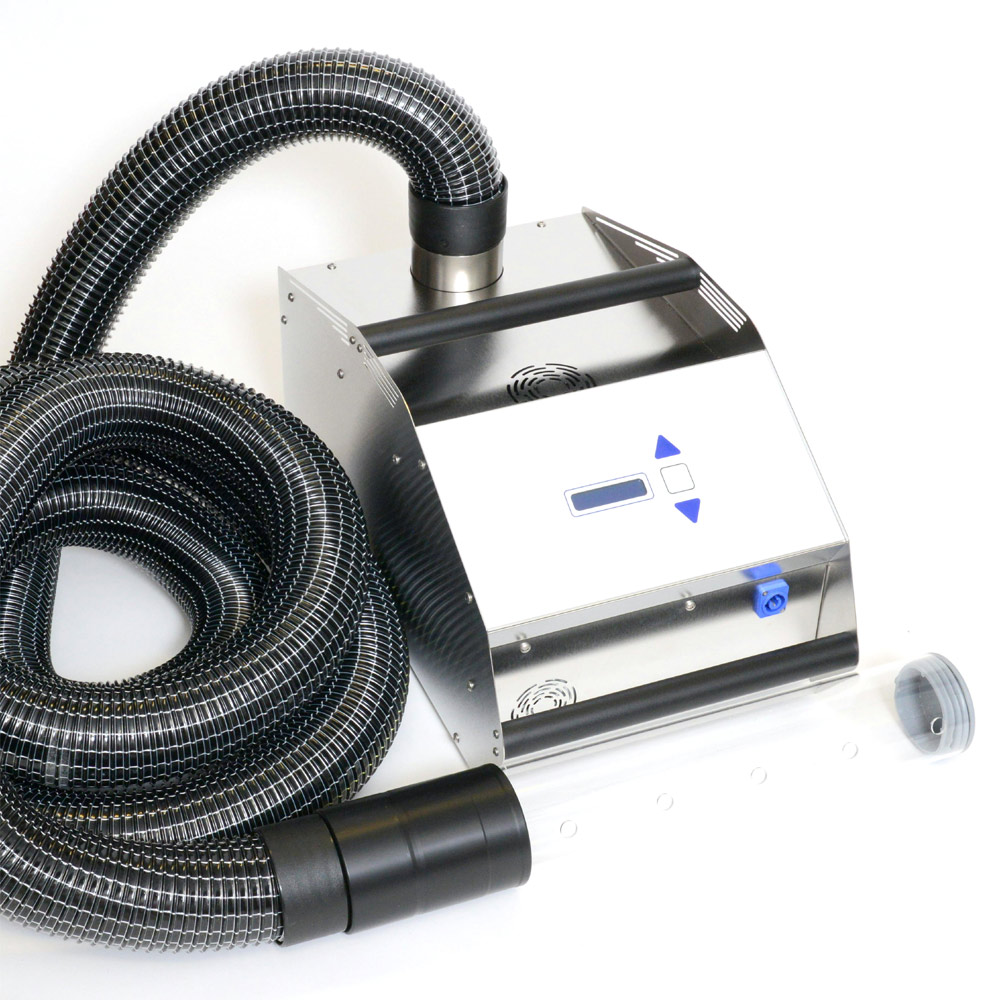

DESCRIPTION GÉNÉRALE DU GÉNÉRATEUR



Dans le monde contemporain on utilise les technologies qui prévoient les zones de travail spéciales stériles pour certaines procédures.

Ces salles blanches sont des zones avec la concentration contrôlée des particules en suspension dans l’air, température, humidité et pression données. Selon ISO 14644-3, Annexe B7, les opérateurs des salles blanches doivent surveiller régulièrement l’état de la circulation d’air. En conformité avec cette norme le contrôle s’effectue à l’aide de la visualisation des flux d’air par introduction et dispersion avec suivi ultérieur des particules très fines aérosol, produites par les générateurs de brouillard.

Le système de formation de brouillard, générateur AFM35-NEO, utilise un module ultrasonore performant de 35 éléments piézo-électriques pour la production de 1,25 mètres cubes de brouillard par minute. La densité du brouillard assure la visualisation des flux d’air à 5-7 m. Ce générateur peut être utilisé pour l’étude de la circulation des masses d’air dans les salles blanches, cabinets médicaux, compartiments étanches, salles d’isolement, hottes et locaux similaires.

Le système de formation de brouillard AFM35-NEO est un générateur ultrasonore de haute capacité, qui peut faire concurrence par ses paramètres du brouillard (densité, caractéristiques visuelles) aux générateurs d’azote liquide, à l’exception du système Apollo.35. A la différence de ces systèmes AFM35-NEO ayant les paramètres performants ne nécessite que de l’eau au lieu de deux composants : eau et azote liquide.



CARACTÉRISTIQUES

  • Brouillard blanc épais
  • Temps de cycle : 80 min, dont 50 min avec le brouillard blanc épais
  • Volume suffisant à distribuer dans deux flexibles simultanément
  • Dispersion jusqu’à 170 ml d’eau par minute avec production jusqu’à 1,25 mètres cubes de brouillard
  • Visualisation des flux de 5 à 7 mètres
  • La plus grande vitesse de production du brouillard de tous les générateurs ultrasonores pour les salles blanches disponibles au marchéе



CHAMPS D’APPLICATION

  • Visualisation et suivi des flux d’air dans les salles blanches
  • Etude de transfert des particules sur les outils
  • Optimisation de la disposition du matériel
  • Détection du contact imprévisible des particules et des sources gazeuses de contamination
  • Suivi des itinéraires de pénétration de l’air dans les salles blanches
  • Équilibrage de la pression (pour les salles et locaux étanches)
  • Formation des opérateurs



PARTICULARITÉS

  • Boîtier et réservoir  en inox lisse
  • Taille (L x H x l) 571 x 293 x 325 mm
  • Poids net 20 kg
  • Capacité de la cuve 10 l
  • Temps de cycle : 80 min, dont 50 min — avec le brouillard blanc épais
  • Module ultrasonore de 35 éléments piézo-électriques
  • 0 — 100% réglage de l’intensité et de la densité du brouillard
  • Micro ventilateur IP 68, 24 V

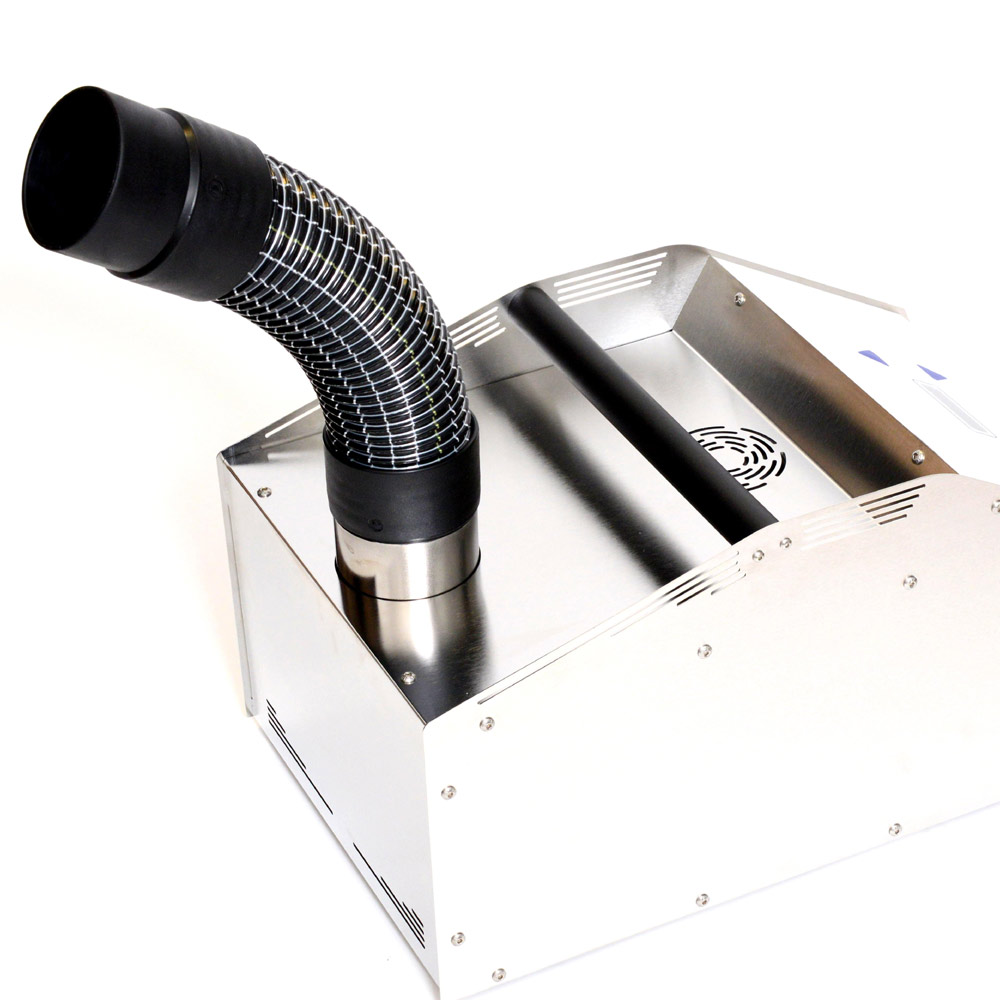

  • Buse d’échappement de brouillard ø 80 mm
  • Affichage Dotmatrix pour l’indication de l’état de fonctionnement et de toutes les fonctions
  • Suivi du niveau de remplissage à l’aide de 3 capteurs capacitifs
  • Fonction de mesure de la température
  • Horamètre
  • Fonctionnalité du système à 3 ou 2 blocs ultrasonores en cas de panne d’un bloc
  • Démarrage électronique
  • Fonction  d’autocontrôle
  • Alimentation 90 — 264 VAC, 47 . . . 63 HZ,  5 A à 230 VAC, 3 A à 115 VAC
  • Fonctionnalité du tampon d’accumulation d’énergie en cas d’instabilité du réseau électrique
  • Pulvérisateur de 650 mm de longueur et ø 80 mm

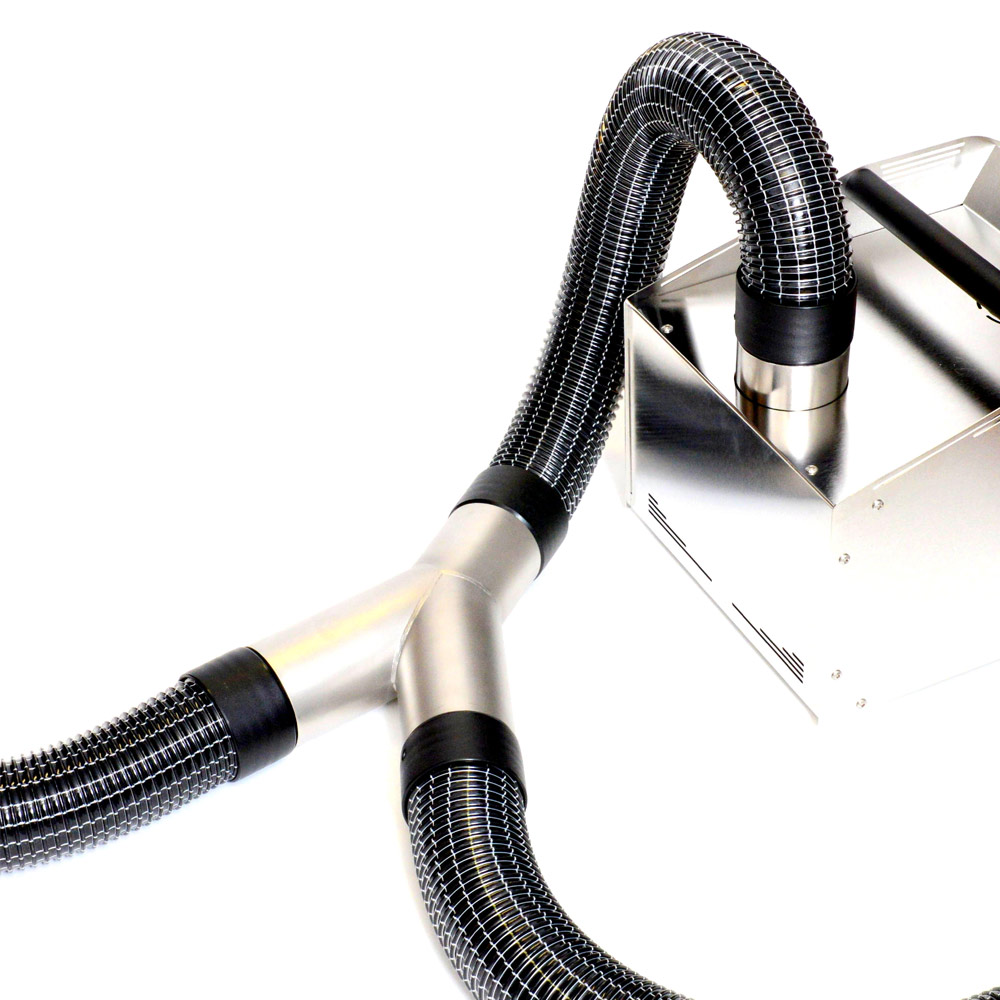

  • Splitter Y permettant de diviser un tube en deux pour travailler dans deux zones simultanément
  • 2 kits de tuyau souple (L x ø) 3.000 x 80 mm avec un kit de raccords
  • Raccord tubulaire pour deux tubes séparés
  • Câble d’alimentation
  • 24 mois de garantie
  • Certificat
  • Notice d’utilisateur



ACCESSOIRES

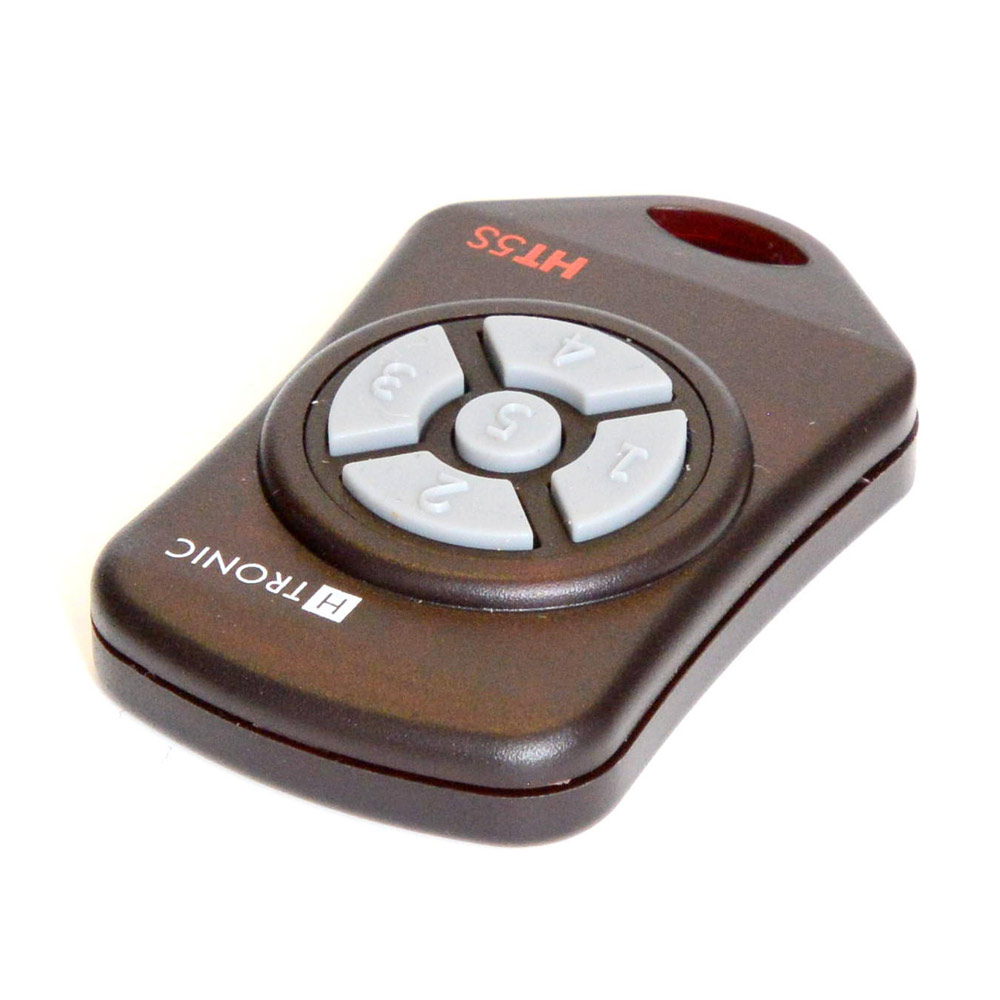

  • Télécommande (radio) (marche/arrêt, modes, ventilateur, commandes des blocs)

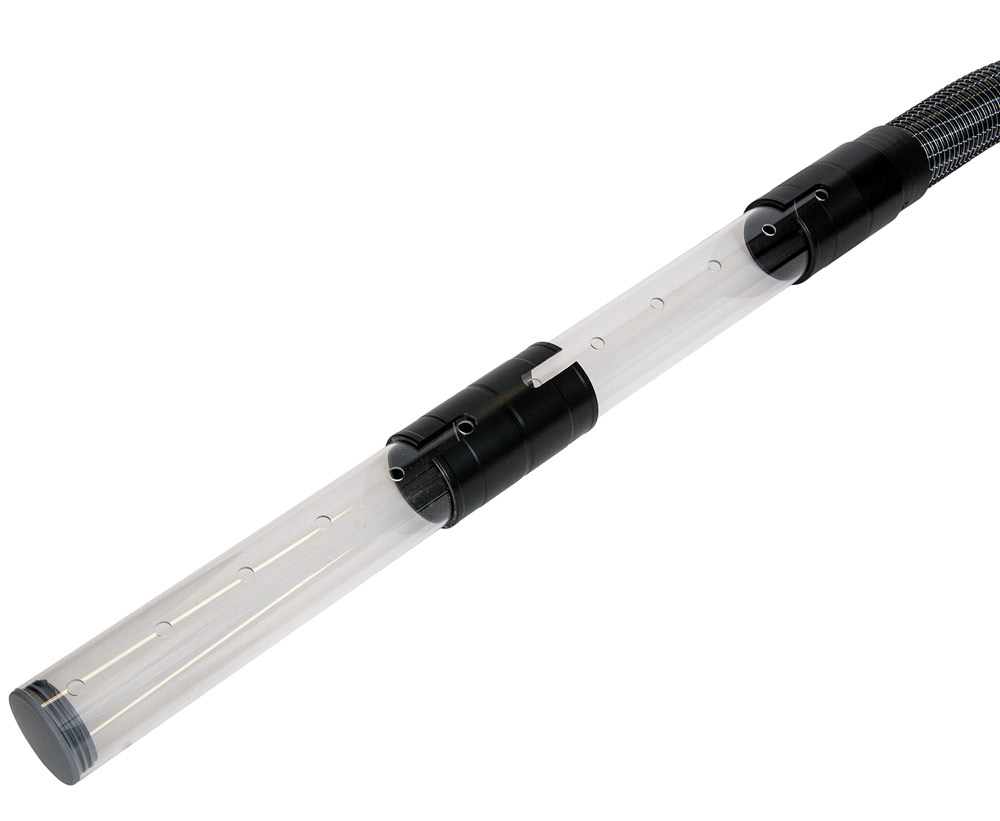

  • Buse tubulaire transparente
    650/80 x 80 mm (L x ø)

  • Buse tubulaire transparente
    1300 x 80 mm (L x ø)

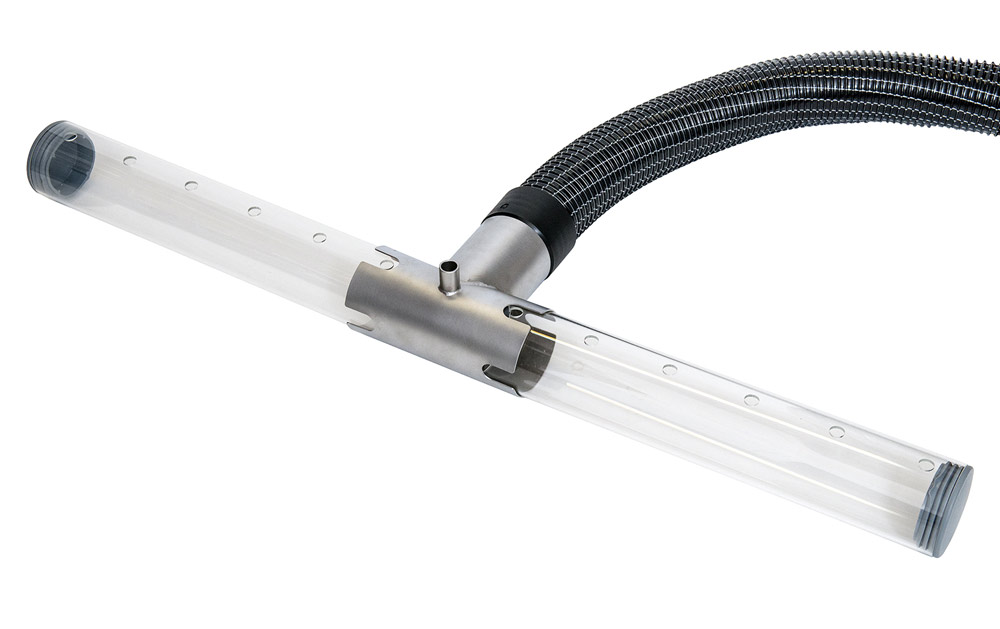

  • Raccord T pour le raccordement
    1300 x 80 mm (L x ø)

  • Buses largeur de 250 mm pour un flux large de brouillard

  • Buses largeur de 500 mm pour un flux large de brouillard

  • Raccord Y pour le raccordement de deux flexibles ou deux systèmes

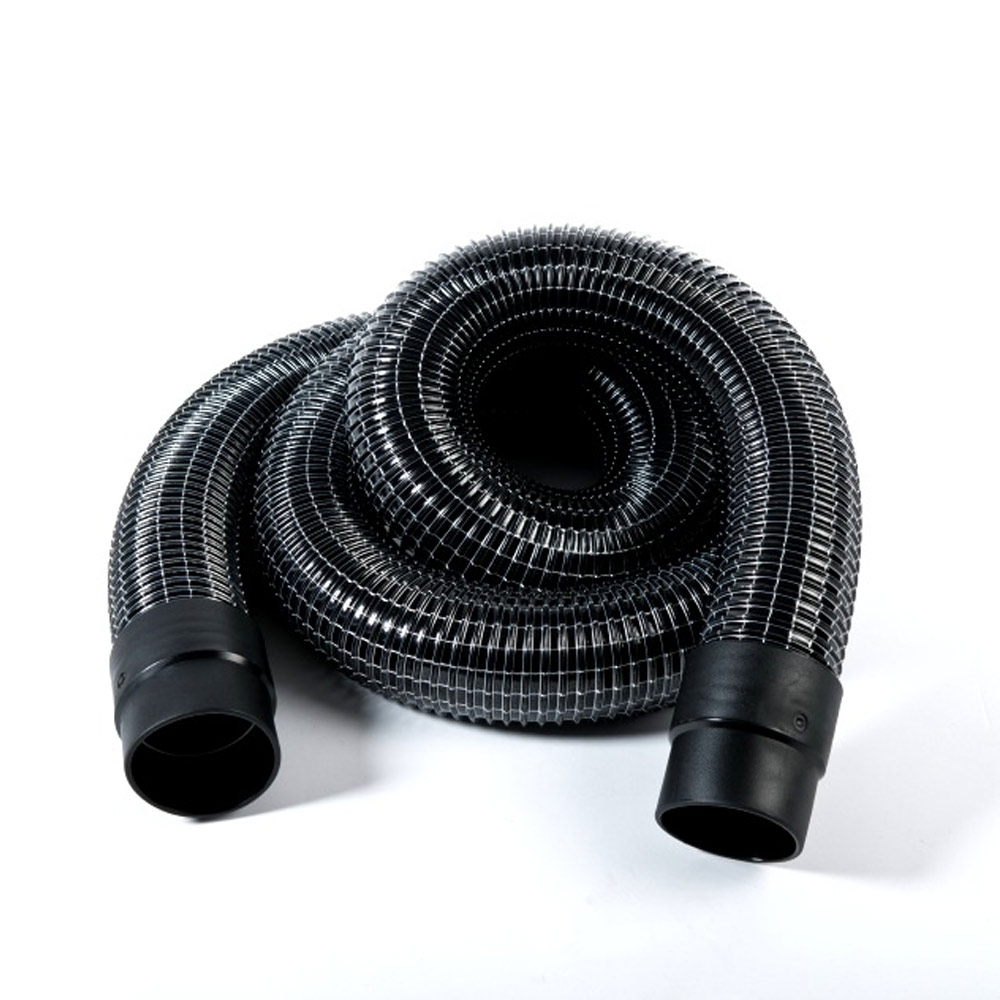

  • 3 m tuyau flexible
    (L x ø: 3000 x 80 mm)

  • 5 m tuyau flexible
    (L x ø: 3000 x 80 mm)

  • 10 m tuyau flexible
    (L x ø: 3000 x 80 mm)

  • Tuyau de raccord

  • Source d’alimentation intégrée de large plage 90 . . . 264 VAC, 47 . . . 63 Hz, 5 A @ 230 VAC, 3 A @ 115 VAC avec stabilisateur de tension

  • Lampe LED avec spot réglable et grilles spéciales pour la production des dessins linéaires spéciaux

  • Chariot spécial pour le déplacement simple

CATALOGUE 2020
Генератор тумана AFM18-NEOGÉNÉRATEURS DE BROUILLARD AFM24-NEO

Les générateurs ultrasonores de brouillard d’eau AFM-NEO pour la visualisation et le suivi du flux d’air dans une salle blanche en conformité avec ISO 14644-3, Annexe B7.

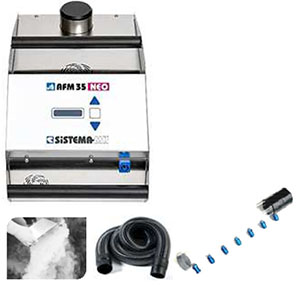

Генератор тумана AFM35-NEOGÉNÉRATEUR DE BROUILLARD AFM35-NEO
