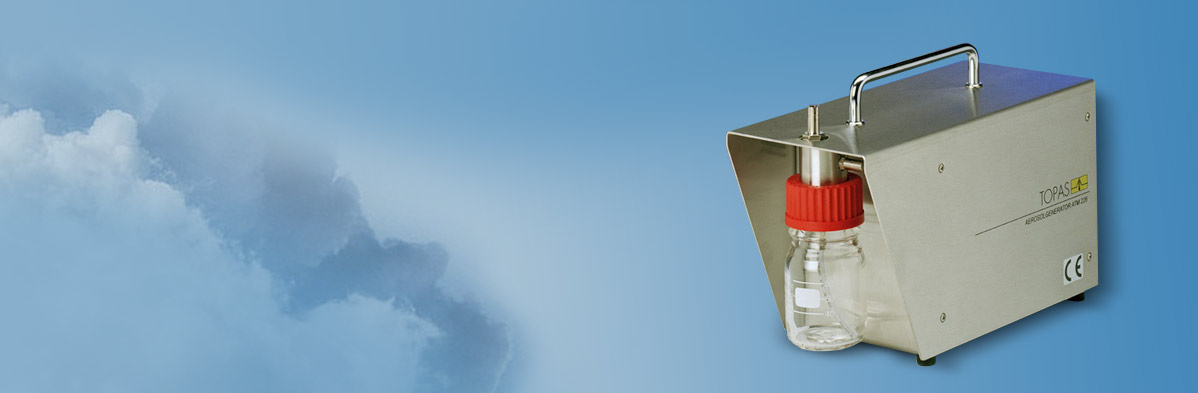

GÉNÉRATEUR D’AÉROSOL ATM226

GÉNÉRATEUR D’AÉROSOL ATM226

  • Essai des filtres HEPA et ULPA
  • Certification et mesures des salles blanches et des box de sécurité
  • Génération de particules traceuses à faible débit

GÉNÉRATEUR D’AÉROSOL ATM226

  • Essai des filtres HEPA et ULPA
  • Certification et mesures des salles blanches et des box de sécurité
  • Génération de particules traceuses à faible débit

DESCRIPTION DU SYSTEME

Les générateurs d’aérosols sont utilisés pour tester de manière fiable les performances des éléments filtrants: ils produisent des aérosols liquides à une concentration suffisamment élevée avec une taille de particules maximale dans la plage de particules la plus pénétrante (MPPS) du filtre. Le générateur d’aérosol Atomizer ATM 226 est particulièrement adapté aux applications en salle blanche et aux filtres conformément aux normes internationales. L’ATM226 est conçu pour une utilisation mobile et a une conception très compacte et conviviale. Grâce au compresseur intégré, il peut fonctionner individuellement sans apport supplémentaire d’air comprimé. L’appareil est durable et conçu pour une longue durée de vie.
En raison du nombre élevé de particules générées par la distribution des tailles de particules dans la gamme de filtres MPPS (la plupart des particules de pénétration = 0,2 à 0,3 μm), la localisation des fuites dans le système est possible rapidement et en toute sécurité. En utilisant une substance aérosol huileuse (par exemple, DOP, DEHS), le générateur d’aérosol produit des particules sphériques principalement dans la plage de tailles de 0,1 à 0,5 microns avec un temps de séjour estimé. Un autre domaine d’application pour les générateurs d’aérosols est l’étalonnage des instruments de mesure et la visualisation des courants d’air. Cela permet de mesurer les vitesses locales et les profils d’écoulement des particules indicatrices par des méthodes optiques.
Les essais fonctionnels dans des box à flux laminaire (DIN EN 12469) et aux postes de travail pour la protection contre les cytostatiques (DIN 12980), essais de filtre de haute qualité pour les substances en suspension (filtres HEPA et ULPA) et mesures d’acceptation dans les salles blanches (selon DIN ISO 14644 et vdi 2083) sont indispensables pour la sécurité personnelle et la sécurité des produits.
Pour de telles mesures et vérifications, un aérosol d’essai approprié est requis. Par conséquent, la directive VDI 3491 propose un générateur d’aérosol pour la production d’aérosol d’essai avec certaines caractéristiques, par exemple ATM226.



ADVANTAGES

  • Boîtier compact en acier inoxydable adapté aux salles blanches
  • Conçu pour une utilisation portable
  • Haute résistance de la composition granulométrique générée
  • Concentration définie et élevée de particules
  • Facile à utiliser et peu d’entretien
  • Stabilité à long terme de l’aérosol généré
  • Réglage facile de la concentration et du taux de production de particules
  • Conception fiable et solide
  • Connexion directe d’alimentation
  • Aérosol polydisperse, principalement <1 micron
  • Facile à manipuler, conçu pour une utilisation mobile (compresseur interne)

APPLICATIONS

  • Essai des filtres HEPA et ULPA
  • Certification et mesures des salles blanches et des box de sécurité
  • Génération de particules traceuses à faible débit

DONNEES TECHNIQUES

  • Fluides aérosols DEHS, PAO (Emery 3004), huile de paraffine, solution saline, suspensions de latex, etc.
  • Débit 70 à 300 l / h
  • Débit massique maximum 2,5 g / h
  • Réservoir 10 à 80 ml
  • Surpression 200 mbar
  • Temps de fonctionnement d’un réservoir 25 heures
  • Buse de sortie ∅ 8 mm
  • Compresseur interne
  • Alimentation 100 à 240 V AC
  • Dimensions 30 x 12 x 20 cm
  • Poids 4,8 kg

SPECIFICATION D’AEROSOL POUR DEHS

  • Concentration> 108 particules/cm 3
  • Concentration (0,2 μm) 2 × 107 particules/cm 3
  • Concentration (0,5 μm) 5 × 105 particules/cm 3
  • Concentration (1 μm) 1 × 105 particules/cm 3
  • Concentration (0,3 bis 0,5 μm) 1,5 × 107 particules/cm 3
  • Concentration (0,5 bis 1,0 μm) 8 × 106 particules/cm 3
  • Valeur moyenne est de 0,1 à 0,5 microns



La base de l’ATM 226 est un atomiseur moderne en acier inoxydable. Sa partie principale est une buse à deux composants fonctionnant comme injecteur orienté vers une surface en verre. Cette surface en verre agit comme un piège et sert à renvoyer immédiatement les grosses gouttelettes qui se produisent pendant la pulvérisation. Cette conception assure une distribution de qualité des particules du liquide atomisé en taille.



Schéma du générateur d’aérosol ATM 226 à débit d’aérosol variable

ACCESSOIRES

  • Liquide d’essai DEHS (80 ml, 0,5 l, 1 l, 5 l ou 20 l)

  • Liquide d’essai DEHS (80 ml, 0,5 l, 1 l, 5 l ou 20 l)
