DESCRIPTION DU SYSTÈME

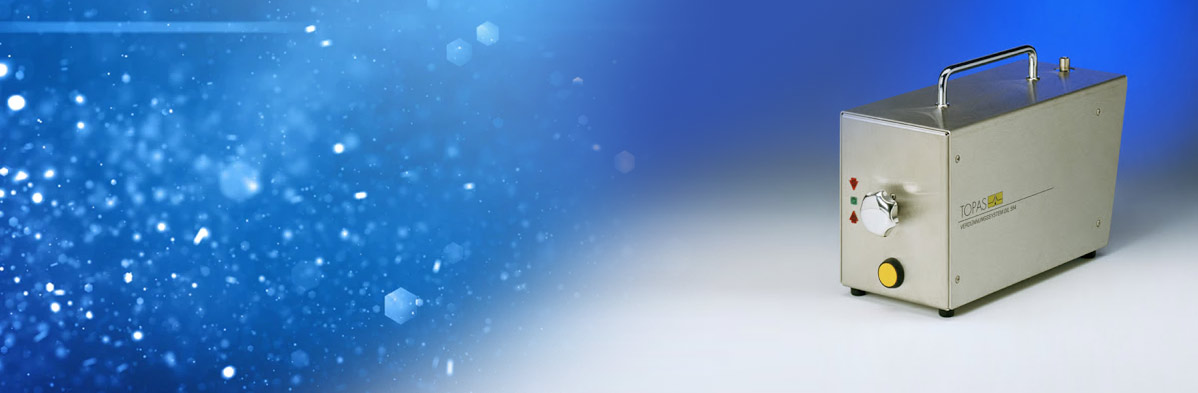

Le diluteur DIL 554 est conçu pour diluer avec précision les aérosols afin d’obtenir une concentration de particules spécifique. Il est équipé d’un boîtier en acier inoxydable et fonctionne d’une batterie (9 V).
L’utilisation principale du diluteur est de vérifier les aérosols d’essai pour tester des salles blanches. La norme ISO 14644-3 spécifie la nécessité d’utiliser des systèmes de dilution appropriés pour les aérosols d’essai lors de la vérification ou certification. Conformément à la norme VDI 2083 pour tester des salles blanches et des postes de travail des mesures avec des concentrations accrues dans l’aérosol entrant sont obligatoires.



ADVANTAGES

  • Dilution en aérosol continue et reproductible
  • Surveillance continue et affichage du facteur de dilution réel
  • Taux de dilution des aérosols par défaut est de 1: 100 avec une consommation de 28,3 l/min.
  • Conçu pour une utilisation mobile (sans compresseur auxiliaire)
  • Longue durée de vie et fiabilité, maintenance minimale
  • Fonctionnement précis en surpression et basse pression
  • Modifications en conformité des exigences définies par l’utilisateur, telles que des alternatives
  • Un système d’auto-amorçage est déclenché avec le compteur de particules,

Plusieurs diluants peuvent être inclus en série pour augmenter le taux de dilution. Par exemple, si vous connectez deux systèmes avec une dilution de 1:20 et 1: 100, le facteur de dilution résultant est 1: 2000.

D’autres débits et facteurs de dilution sont disponibles sur demande. Veuillez nous contacter pour plus d’informations.

APPLICATIONS TYPIQUES

  • Essai des filtres HEPA et ULPA
  • Validation des box laminaires et des salles blanches
  • Evaluation de l’efficacité de filtration
  • Mesure des aérosols hautement concentrés

DONNÉES TECHNIQUES

  • Puissance: les unités de 9V (6F22, 6LR61) pour les piles alcalines Mangan sont de préférence, alternativement avec une source d’alimentation supplémentaire
  • Durée de vie des piles: de ± 100 heures (piles alcalines au manganèse) à ± 240 heures (U9VL — oxyde de lithium-manganèse)
  • Plage de pression de travail: ± 30 kPa (300 mbar)
  • Précision du débit volumétrique corrigé de l’échantillon: ± 5%
  • Dimensions (h x L xl): 195 mm x 300 mm x 120 mm
  • Poids: 3,2 kg
  • Efficacité du filtre: 99,9 7% à 0,3 μm de particules DOP (ASTM d2986-71). Une durée de vie minimale de 60 000 heures est garantie à un débit volumétrique de 28 l/min.
  • Efficacité du filtre: avec 1000 particules/cm3 (<1 micron)

PRINCIPE TECHNIQUE

Du flux d’aérosol à diluer, un échantillon est prélevé à travers un mince capillaire. La concentration de particules dans le flux capillaire reste inchangée, tandis que le filtre HEPA élimine presque toutes les particules du flux de dérivation. Après le capillaire et le filtre, les deux flux sont à nouveau mélangés et le facteur de dilution est obtenu à partir du rapport entre deux débits séparés.

Le principal avantage de cette méthode de dilution est qu’aucun compresseur auxiliaire n’est nécessaire pour la dilution. Par conséquent, un aérosol en excès ne se forme pas et la composition chimique du gaz vecteur reste inchangée.

Dans le principe appliqué, conforme à la norme VDI 3491-15, les particules sont éliminées de l’échantillon conformément au facteur de dilution indiqué , la distribution granulométrique reste inchangée.

Les compteurs de particules optiques ont une limite physique à laquelle ils fonctionnent avec précision. Si cette concentration est dépassée, des erreurs (fausses lectures) sont inévitables. En utilisant le diluant DIL 554 devant le compteur de particules, il est possible d’atteindre une dilution jusqu’à 100. Pour des taux de dilution plus élevés, une cascade de plusieurs distributeurs est possible.
