DESCRIPTION GÉNÉRALE

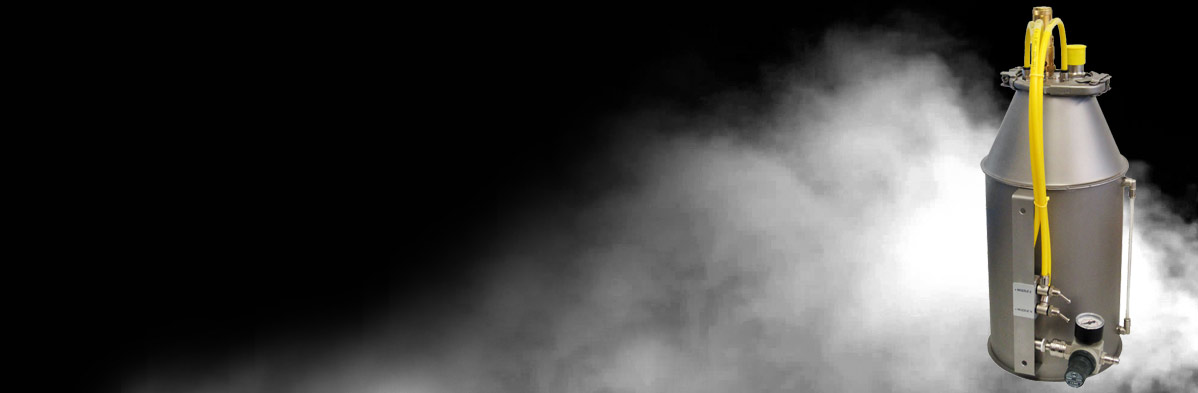

Le générateur d’aérosol ATM 241 produit des aérosols en gouttelettes aux propriétés connues conformément à la directive VDI 3491. Les conceptions et les solutions techniques garantissent une distribution granulométrique très constante, ainsi qu’une concentration de particules à haute reproductibilité et à haut débit d’aérosol.
Les générateurs de la série ATM 241 peuvent pulvériser divers liquides, tels que PAO (Emery 3004), DEHS, suspensions PSL et solutions salines.

ADVANTAGES

  • Aérosol polydispersé avec des particules généralement inférieures à 1 micron
  • Excellente répartition des particules de taille constante
  • Concentration définie et élevée de particules
  • En modifiant la pression des buses et le nombre de buses activées, il est possible de contrôler à la fois la vitesse de formation des particules et la distribution de la taille des particules dans des limites étroites.

APPLICATIONS

  • Génération de particules traceuses
  • Vérification des mesures dans de très grandes salles blanches
  • Essai des filtres HEPA et ULPA

ACCESSORIES

  • Liquide d’essai DEHS (80 ml, 0,5 l, 1 l, 5 l ou 20 l)
  • Autres fluides tels que PAO (Emery 3004) sur demande

PRINCIPE

Le générateur est basé sur une nouvelle buse annulaire à fente brevetée, qui permet la génération d’aérosols de haute qualité en fonction de sa géométrie.

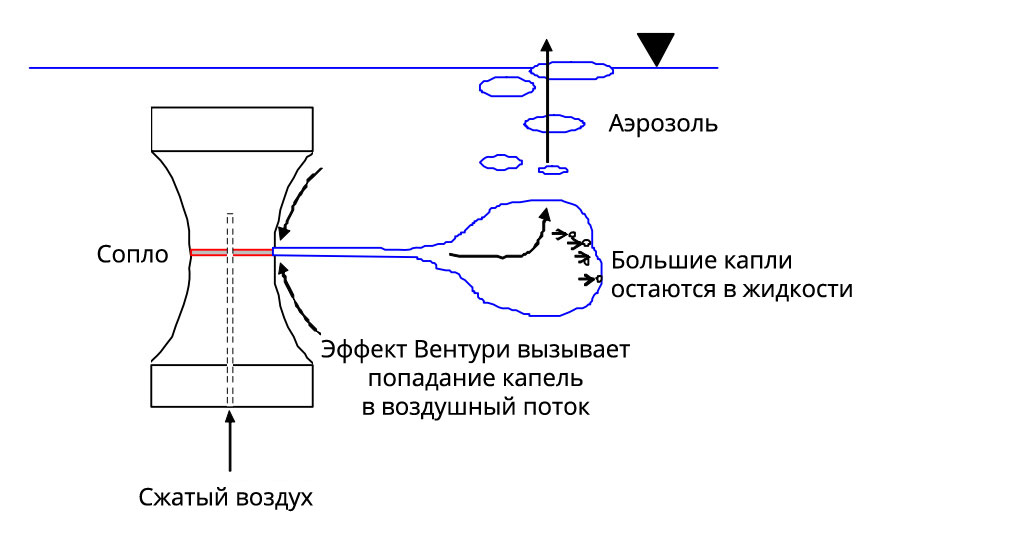

La figure montre schématiquement le principe de fonctionnement. L’air comprimé est soufflé à travers un mince espace annulaire de 100 microns dans le liquide pulvérisé. En raison des vitesses élevées de l’air au bord courbé adjacent, la pression qui en résulte entraîne le fluide vers l’avant. Les forces de cisaillement agissant entre le flux d’air et le liquide sur la circonférence de cette buse dite annulaire à fente forment un aérosol de gouttelettes. Les grosses gouttelettes ne peuvent pas quitter le liquide en raison d’effets inertiels à l’intérieur des petites bulles formées.

SPÉCIFICATION

  • Concentration du nombre de particules (DEHS): 1.1 à 2.8 * 1011 #/s
  • Alimentation en air comprimé: max. 8 bar (115 psi)
  • Débit: 5 à 70 m3/h
  • Débit massique (DEHS)*: max. 240 g/h
  • Volume d’alimentation: 4,7 (min) à 8 l (max)
  • Buse: jet à deux composants
  • Caractéristique: 4 buses (commutables individuellement)
  • Fluides: DEHS, PAO (Emery 3004), solutions salines, suspensions de latex
  • Dimensions: 480 x 250 x 220
  • Poids: 6,2 kg

SPÉCIFICATION D’AÉROSOL POUR DEHS

Taille/concentration des particules

  • Total:> 108 #/cm3
  • 0,2 µm: 2 × 107 #/cm3
  • 0,5 µm: 5 × 105 #/cm3
  • 1,0 µm: 1 × 105 #/cm3
  • 0,3 — 0,5 µm: 1,5 × 107 #/cm3
  • 0,5 — 1,0 µm: 8 × 106 #/cm3
  • Valeur moyenne: 0,1 à 0,5 µm
